QGL-3S型空氣過濾裝置，是為了浮標式氣動量儀、電子式氣動量儀及精密測量儀器提供合格氣源而研制的空氣凈化干燥設備，它具有壓縮空氣中的塵埃、油漬、水分等雜質去除的功能。它是以超細纖維為主要的過濾材料，輔以曲折迷宮式分水，采用撞擊、吸附、凝聚等多種方式，綜合過濾機制為理論依據，設計制作的一種高精的壓縮空氣凈化干燥裝置，其過濾精度達0.3μm，除油率打0.1PPM，分水率可達92%。

QGL-3S型空氣過濾裝置，可大程度降低用戶設備及儀器，特別是浮標（電子）式氣動量儀的故障發生率，延長期使用壽命。它廣泛適用到機械行業的檢測儀器、氣動量儀、氣動控制、壓力傳動以及航天、航空、電子、空調冷機等工業行業。

   QGL-3S型空氣過濾裝置，不僅具有同類產品其它廠家的優點，還具有三個獨到顯著特點：第，一，具有防爆保護裝置，可防止意外發生，為人際環境增添了一層防護網。同時有具有便于觀察濾杯狀況的功能。第二，氣源開關及停氣泄氣裝置操作簡單，使用方便，美觀大方。第三，再不影響使用功能的情況下，具有結構緊湊，外觀精巧，更加人性化。

二、型式結構

    QGL-3S型空氣過濾裝置的型式結構及各部分名稱，

    QGL-3S型空氣過濾裝置，采用標準化通用拼合結構，過濾單元可分為粗效（10）中效（9）、高、效（8），根據不同場合使用不同組合。一般情況下，按粗、中、高、效逐級過濾的原則，將壓縮空氣中不同粒徑的塵埃、油漬、水份分級過濾，這樣不僅提高了過濾精度，明確了各級濾芯的功能，同時可延長濾芯的使用壽命，保證用戶利益。這種布局結構合理，凈化精度，容納塵埃量大，氣壓阻損失小，安裝使用方便。

   QGL-3S型空氣過濾裝置，設有氣源接通手動閥（2），它既有接通或關閉氣源的功能，也可實現停氣泄掉過濾單元中余氣的功能，這樣有兩有點：一方面除去了過濾單元不必要的工作壓力和工作時間，延長了濾芯壽命：另一方面更泄氣后壓力消失，自動放水閥即可開啟，實現停氣自動防水的功能。

    QGL-3S型空氣過濾裝置，還設有停氣自動放水閥（7）和減壓閥（6）。停氣放水閥（7）是不需要工作時，壓力消失后自動將過濾出的水分、油漬等排出，以便再次使用。減壓閥（6）可用來調整出您所需要的工作壓力，如果將浮標式氣動量儀和電子式氣動量儀的工作壓力調整為0.4MPa。另外，QGL-3S型空氣過濾裝置輸入輸出接口都是快插接口，很方便客戶您的使用，也易購買配置更換維修等。

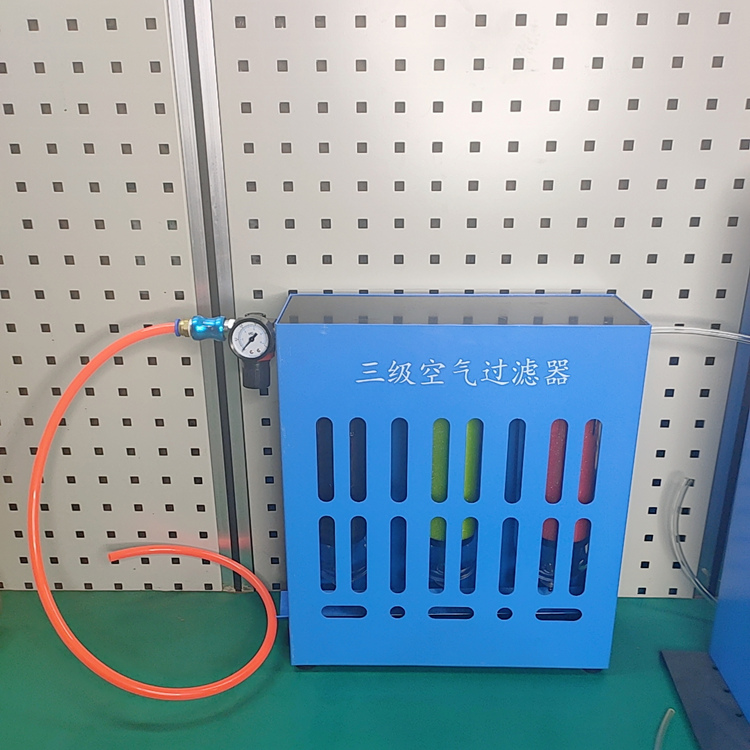

   QGL-3S型空氣過濾裝置為三級空氣過濾裝置，其中一級為粗效過濾，第二級為中效過濾，第三極為高、效過濾。用于對壓縮空氣要求較高的場合，如浮標式（電子式）氣動量儀的使用，其分水率要求達到90%以上。
